钛极OS(TiJOS)应用开发环境-TiStudio

概述

TiStudio是由钛云物联基于Eclipse开发的一款插件工具,通过此工具开发者可简单快捷的开发TiJOS应用。

主要功能

TiStudio提供如下功能:

​ 创建TiJOS Application工程。

​ 支持在线下载tapk应用至设备中。

​ 获取并打印设备中输出的日志。

​ 支持错误信息快速定位。

​ 支持设备管理,快速添加设备至工具中。

​ 支持在线安装方式,管理更方便。

安装

钛极OS(TiJOS)应用开发环境只需在Eclipse中在线安装TiStudio插件即可,安装成功后即可在Eclipse中进行TiJOS应用的开发和运行,Eclipse中TiStudio插件安装路径http://dev.tijos.net/studio/release, 按Eclipse标准插件安装流程进行安装即可。具体过程如下:

开发平台支持

最低要求:Windows 7及以上

安装Eclipse

TiJOS应用与标准Java 应用类似,通过在Eclipse中安装TiStudio插件即可通过Eclipse进行TiJOS应用的开发和调试,Eclipse可在http://www.eclipse.org/downloads/ 下载。

如果您已安装Eclipses, 可直接安装TiStuido即可。

Eclipse版本支持:4.6 及以上 (请选择Eclipse IDE for Java EE Developers 或 Eclipse IDE for Java Developers 版本) Eclipse下载地址: http://www.eclipse.org/downloads/eclipse-packages/

Eclipse使用小技巧

Eclipse 是一个开放源代码的、基于Java的可扩展开发平台。就其本身而言,它只是一个框架和一组服务,用于通过插件组件构建开发环境。 详细介绍链接如下: https://baike.baidu.com/item/Eclipse/61703

使用技巧链接如下:
https://blog.csdn.net/tiantangdizhibuxiang/article/details/77256430
https://www.cnblogs.com/ning123/p/5954589.html

TiStudio安装

在Eclipse中通过Help菜单下的"Install New Software" 安装TiStuido 插件, 安装过程如下:

  1. 从Eclipse菜单"Help"下选择"Install New Software"

TiJOSPlugin_InstallNewSoftware

  1. 从弹出的Install对话框中选择"Add"按钮后弹出“Add Repository"后,填写TiStudio的插件url http://dev.tijos.net/studio/release 名称任意

TiJOSPlugin_Add

Add Repository

TiJOSPlugin_Location

Name可以任意输入字符串, 请在Location中输入 http://dev.tijos.net/studio/release

  1. 从显示出的"Available Software"中选择"TiJOS"下的"TiStudio Release"后, 点击"Next"按钮开始进行安装

TiJOSPlugin_Selection

  1. 选择"I accept the terms of the license agreement" 后点击"Finish"即可完成安装

TiJOSPlugin_AcceptLicense

Installing...

TiJOSPlugin_InstallSoftware

TiStudio 主要功能

TiStudio 菜单

TiStudio安装完成后重新启动Eclipse之后,Eclipse的菜单中增加了"TiJOS"即为TiStuido相关功能

TiJOSPlugin_Ti-Dev

TiDevManager

运行TiDevManager设备管理器, 当需要对TiKit开发板进行设置时可通过该菜单项操作

Exception Query

异常查询, 如果用户应用中发生异常通过打印口或其它方式输出时,可使用该功能对异常进行分析和定位。

Development Kit

快速导航到TiKit 开发套件在线文档,方便用户查看相关开发板帮助文档

Driver Store

快速导航到驱动中心网站, 方便用户获得相关驱动源码及例程

Samples

快速导航到方案及例程在线文档, 方便用户进行参考

Document Center

文档资源中心,可在线查看相关帮助文档

TiDevManager设备管理器

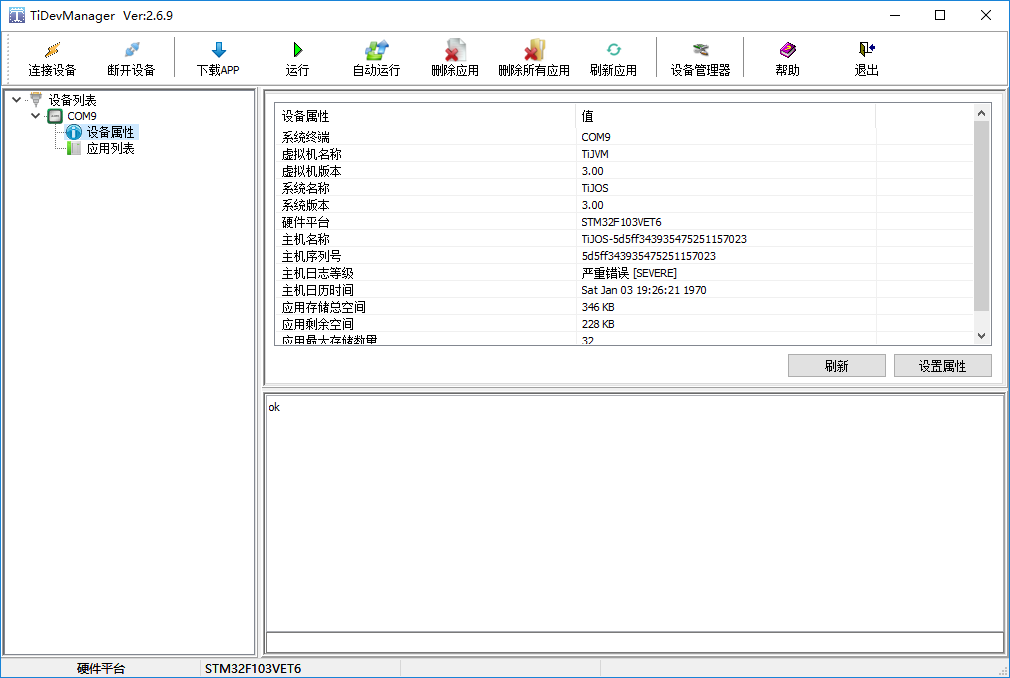

通过TiJOS菜单下的TiDevManager 即可开启设备管理器, 连接TiKit开发板后, TiKit开发板相关信息即可自动显示在设备管理器中, 在TiDevManager可进行设备信息查看,运行日志查看,设备属性配置等功能 ,如果是网络应用,还可在TiDevManager中配置网络设置,如无线WIFI, 网关,DNS等等, 在开发过程中可根据需求连接相关的传感器进行开发和测试。

如果设备连接成功,在TiDevManager中可以看到当前连接的设备, TiStudio 使用检查到的第一个设备进行应用下载,运行测试。

DevInfo

新建TiJOS应用工程

在新建工程时选择“Other” 时, 即可看到TiJOS Application Project的选项

TiJOSPlugin_Project

  1. 在工程配置界面输入工程名称及描述并选择TiJOS SDK版本后点击Next按钮下一步进入Settings界面或者Finish按钮完成创建

20170914094744

  1. 进入Settings界面

20170914095239

  1. 如果可能用到钛极OS提供基本传感器驱动,如LED, BUTTON, OLED等,可通过Libraries选项加入“TiJOS Driver Library ClassPath Container", 也可在用到时通过Java Build Path 设置中加入也可,如下图所示

1528160152630

当新建TiJOS Application Project后,即可在Eclipse中进行代码编写。

编译运行TiJOS应用

完成编码后, 可在TiKit开发板上进行测试运行, 可右键选择"Run As TiJOS Application" 在TiKit开发板上运行

TiJOSPlugin_RunAs

查看应用日志

应用在运行时, 相应的日志会通过TiJOS LogCat 窗口输出

TiJOSPlugin_Logcat

异常定位

代码运行中抛出异常信息并打印在TiJOS LogCat中,可直接在TiJOS LogCat点击异常信息定位至代码具体位置中。

20170914113234

如果Console中无法定位至代码中,也可通过点击菜单TiJOS --> Exception Query弹出异常查询窗口进行异常查询。在查询窗口中输入相关的错误编码并选择好工程后点击Query查询错误信息,点击Go跳转至具体具体源码位置中。

20170914113837

常见问题

  1. 安装TiStudio时出现下图提示

20171009132559

出现这种提示请直接勾选后点击“OK”即可。

  1. 提示"Device manager startup failed"

请检查Preferences中TiStudio配置路径是否正确。并尝试在菜单TiJOS --> TiDevManager来启动工具。

  1. Run as --> TiJOS Application在线链接失败?

在线链接功能需连接网络,请检查网络是否正常,或换个时间段再进行链接。

  1. Run as --> TiJOS Application运行失败?

请检查TiDevManager中设备是否连接成功, 可进行手动连接。

  1. TiJOS LogCat不输出日志

请检查TiDevManager中是否打开端口,打开端口后日志输出恢复正常。如仍无法正常输出日志,请尝试在TiDevManager中手动连接进行测试。

  1. 提示tijos.framework.sensor 或 tijos.framework.transducer 不存在 请在Java Build Path中的Library中加入“TiJOS Driver Library ClassPath Container",如下图所示: 1528160152630

版本更新

当TiStudio 有新版本更新时也通过Eclipse提示并在线进行更新, 建议用户保持新版本。

总结

TiStudio 是进行钛极OS(TiJOS)应用开发的集成平台,也是一个标准Eclipse插件,与标准Java应用开发过程类似,只要熟悉Eclipse即可轻松上手TiJOS应用开发。
